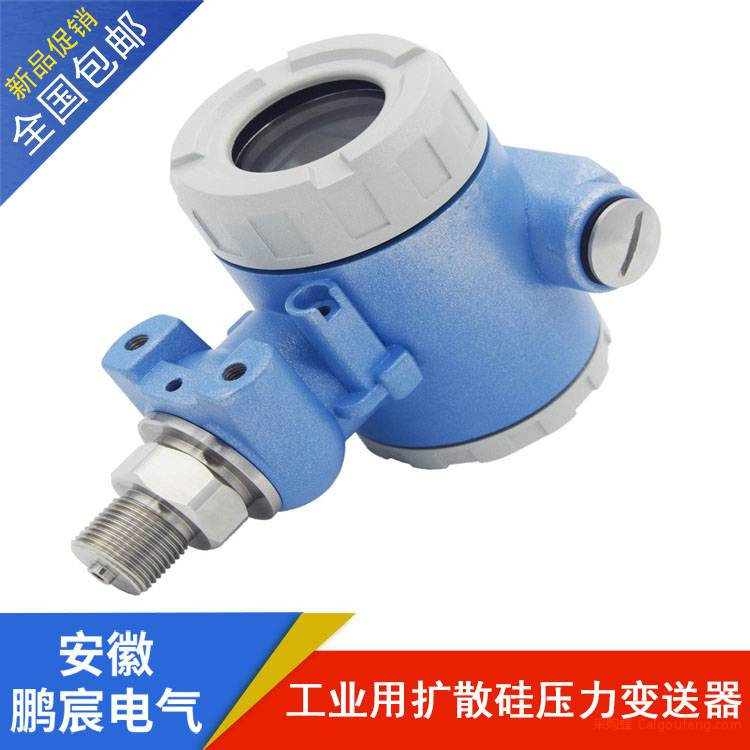

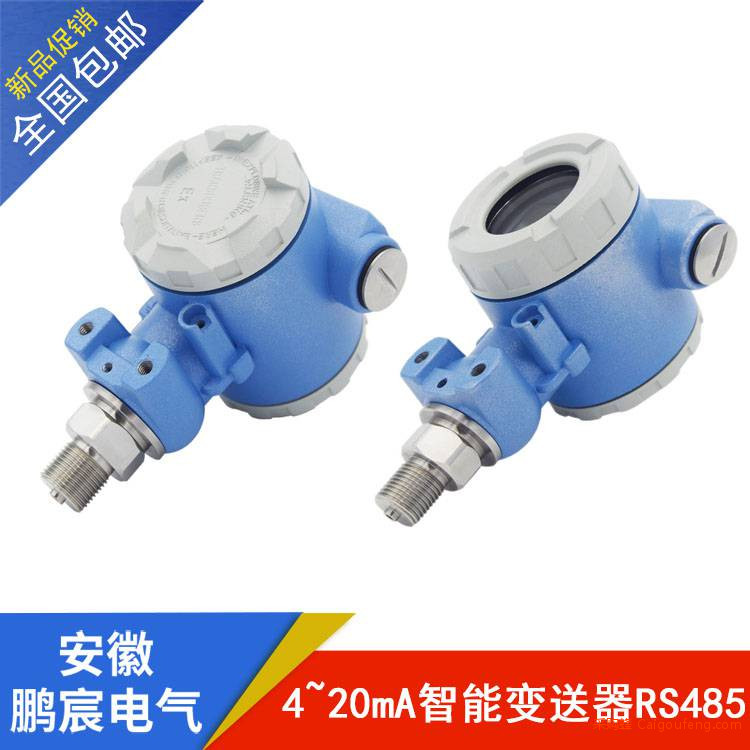

鹏宸电气 一体化智能压力传感器 工业用扩散硅压力变送器 4~20mA

2088外形扩散硅经济型压力变送器采用进口传感器，是压力变送器系列中的经济型产品，产品长寿命、长期稳定性和易于维护的设计。结构安全、可靠、***。

2088外形扩散硅压力变送器特点
1、绝压和表压测量范围-0.1至40MPa
2、0.50%参考精度(包括线性、迟滞性和重复性)、高可靠性、高稳定性
3、零点和量程可调；激光调阻温度补偿

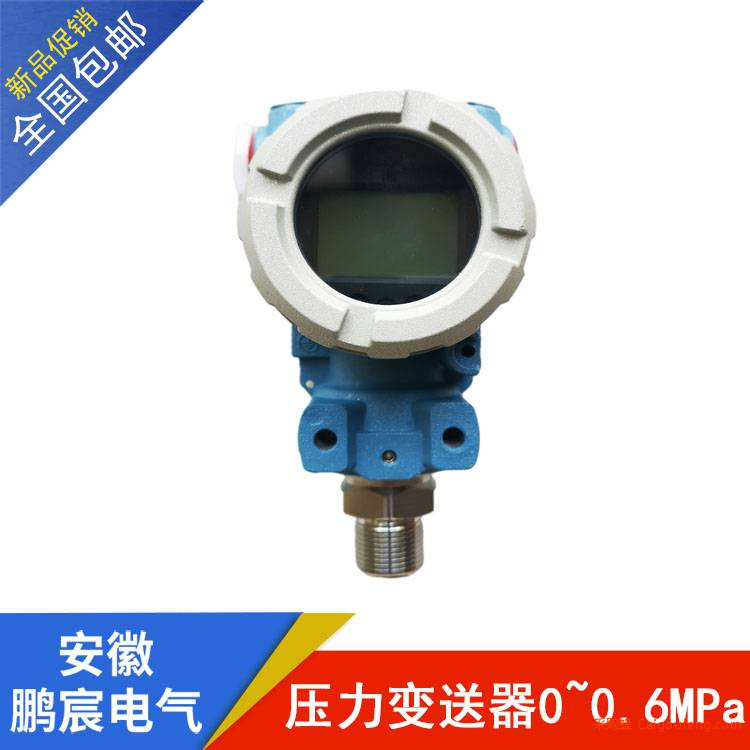

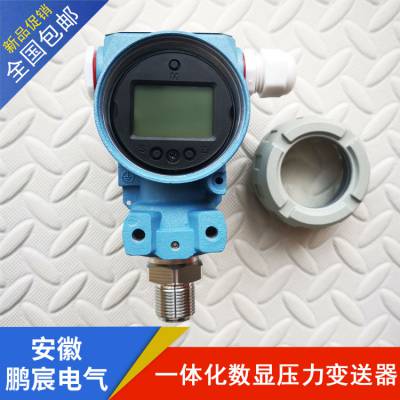

4、可选的液晶表头(刻度可调)
5、小巧,质轻,易于安装和运输
6、稳定，可靠，易于维护，抗射频干扰
7、无安装位置影响

扩散硅压力变送器主要技术指标
1、扩散硅压力变送器应用场合： 适用于对316L膜片无腐蚀性液体、气体压力和液位测量
2、安装螺纹：M20×1.5(标准出厂配置)和 1/2NPT阳螺纹可选
3、过程密封：产品的设计保证即使传感器膜片损坏或故障时，变送器仍能安全地工作。电子线路侧(室)有两级密封与过程隔离，第三级密封实现了与现场接线端子和导线管入口相隔离。过程密封的设计及其位置使变送器壳体耐压，并防止过程杂质由接线端子侧通过导线管进入

4、双室结构外壳：产品为双室外壳设计。双室外壳令电子线路与外部环境相隔离，可防止由于环境潮湿或导线管冷凝损坏变送器。一般不要求导线管密封。另外，即使在传感器膜头完全损坏时，双室结构也可以保证接线端子及导线管与过程相隔离
5、压力传感器膜片：隔离膜片将压力传给硅压阻式压力传感器，传感器内充有硅油。对于表压变送器，传感器的参考压力为大气压；对于绝压变送器，传感器的参考压力是一个密封的真空参考源；过程压力加在传感器的传感膜片上，使膜片产生一个微小变形，这会给予传感器内的惠斯登电桥施加一个应力，使惠斯登电桥产生应变电阻变化，电阻变化被测量,并转换为一个4-20mA直流电流变化被输出
6、电子线路板模块：电子线路采用ASIC(***集成电路)和表面封装技术。电子板接收传感器膜头的经温度补偿的电阻变化信号后，对信号进行修正和线性化，输出一个直流电流信号

7、参考精度：±0.2%或0.5%校验量程,包括线性,迟滞性和重复性影响
8、环境温度影响：在-40～85℃范围内总体影响：±(0.3%URL+0.3%校验量程）/56℃
9、量程范围：-0.1至40MPa
10、过压极限：2倍FS(＜3.5MPa)；2.5倍FS(≥3.5MPa)
11、过程温度极限：硅油传感器：-40至120℃
12、电气接口：M20×1.5

13、过程接液件：隔离膜片: 316L不锈钢；过程接头: 316不锈钢
14、电子外壳：低铜合金铝，符合NEMA4X
15、标牌：变送器为不锈钢标牌


扩散硅压力变送器安装要求
2088外形扩散硅压力变送器同压力表的安装一致，使用截止阀和引压管，无须安装支架。安装时应尽量将扩散硅变送器安装在温度变化小、冲击和震动小的场所才能获得性能。


扩散硅压力变送器使用须知
1、扩散硅压力变送器外形变送器使用在对硅和不锈钢无蚀害的介质中。
2、请按扩散硅变送器接线方法正确接线。若电源反接，变送器将无信号输出(内部采用了保护措施)。扩散硅变送器接通电源即可工作，但预热30分钟后的输出信号较***。
3、将屏蔽线与测控仪表屏蔽线(或大地)相连接，有利于提高扩散硅变送器抗干扰能力。
4、严禁将尖而硬的东西伸入压力输入孔，以免损坏变送器膜片。
